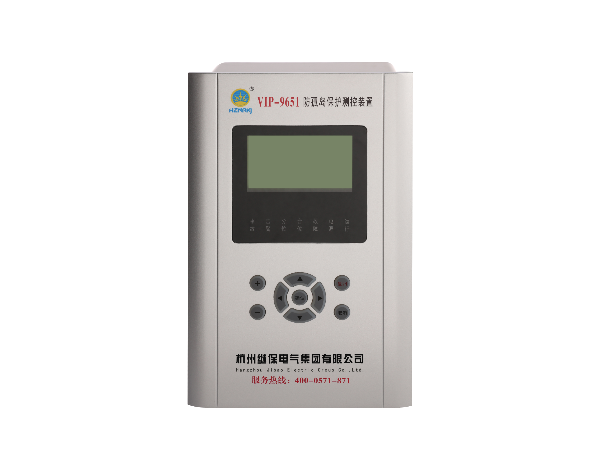

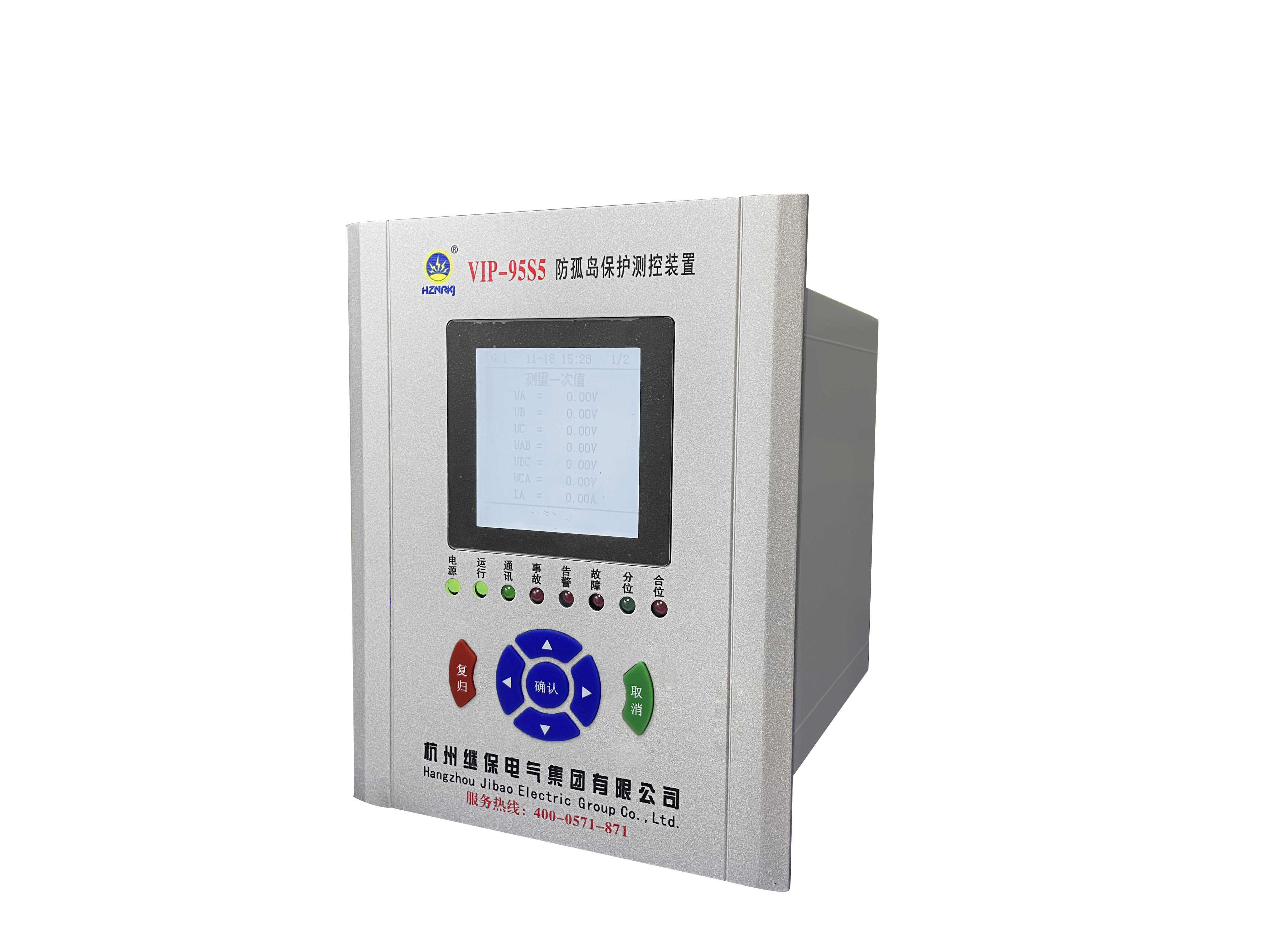

防孤島保護-光伏防孤島保護裝置

我司防孤島保護有91系列、95系列、96系列等，防孤島保護裝置主要適用于110KV、66KV、35KV、10KV及低壓380V光伏電站的小電源并網供電系統，在發生孤島現象時,防孤島保護裝置可以快速切除并網點，使本站與電網側快速脫離，從而保證整個電站和相關維護人員的生命安全。

在線咨詢

全國熱線

手機號：177-3022-4534

introduce

產品介紹

產品特點

? 防孤島保護裝置的功能設定依據國家發布的分布式電源并網相關標準規范，集成分布式電源并網所需的保護功能、測控功能、通信功能、事件記錄、保護功能壓板的投/退、定值修改及定值區的切換等功能，同時具備485通訊接口、以太網通訊接口等多種通訊接口，并支持Modbus-RTU規約、103規約。支持IRIG-B對時。

保護功能

? 光伏防孤島保護裝置的功能設定依據國家發布的分布式電源并網相關標準規范，集成分布式電源并網所需的保護功能、測控功能、通信功能、事件記錄、保護功能壓板的投/退、定值修改及定值區的切換等功能，同時具備485通訊接口、以太網通訊接口等多種通訊接口，并支持Modbus-RTU規約、103規約。支持IRIG-B對時。頻率過高、頻率過低、過電壓、低電壓、頻率突變、逆功率、外部聯跳、系統失電、電流三段保護且?guī)Х较蜷]鎖（速斷、限時速斷、過電流）、零序過流、有壓自動合閘。
注：保護裝置功能可根據用戶需求定制。

parameter

技術參數

環境參數
正常工作溫度	-10 ～ 55℃
極限工作溫度	-20 ～ 60℃
貯存及運輸	-30 ～ 70℃
大氣壓力	60 ～ 110 Kpa

額定電氣參數
頻率	50Hz
交流電流	5A或1A（額定電流IN）
交流電壓	100V或57.7V（額定電壓UN）
交直流工作電源	交流：AC85V~265V；50Hz±0.5Hz；諧波畸變率不大于15% 直流：DC85V~265V，紋波系數不大于5%
數字系統工作電壓	+5V、允許偏差：±0.15V
繼電器回路工作電壓	+24V、允許偏差：±2V
功耗
交流電壓回路	UN =220V，每相不大于0.5VA
交流電流回路	IN = 5A，每相不大于1VA、IN = 1A，每相不大于0.5VA、IN = 0.3A，每相不大于0.5VA
直流電源回路	正常工作時，不大于15W、保護動作時，不大于25W
防孤島保護回路過載能力
交流電壓回路	1.2倍額定電壓，連續工作
交流電流回	2倍額定電流，連續工作、10倍額定電源，允許10s、40倍額定電流，允許1s路
直流電源回路	80 ～ 115% 額定電壓，連續工作
裝置經受上述的過載電流/電壓后，絕緣性能不下降

parameter

主要參數

定值精度
電流定值誤差	≤±5%
頻率定值誤差	≤±0.01Hz
激勵量≥1.2倍定值時，瞬時動作段動作時間	≤35ms
延時動作段動作時間離散誤差	≤30ms
各保護段返回時間	≤25ms
遙測量計量等級
電流、電壓	0.2級
頻率	±0.01Hz
其他	0.5級
遙信量分辨率	小于1ms
工作電壓	DC220V/DC24V；（DC220V訂貨需注明，默認是DC24V/DC12V）
輸入方式	有源接點或無源接點；（默認是無源接點）
開關量輸出
輸出形式	無源接點
沖擊過流能力	6A@3s；15A@0.5s；30A@0.2s
動作時間	<8ms
返回時間	<5ms
延時動作段動作時間離散誤差	≤30ms
電磁兼容
靜電放電	符合GB/T14598.14-1998 3級
輻射電磁場干擾	符合GB/T14598.9-2002 3級
快速瞬變干擾	符合GB/T14598.10-2007 B級
1MHz脈沖群干擾	符合 GB/T14598.13-2008 3級
浪涌抗擾度	符合GB/T14598.18-2001 3級
光伏防孤島保護裝置絕緣試驗
防孤島保護裝置絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國際GB/T7261-2000的有關標準（絕緣≥20MΩ）。
